转门型号 |
DR-3600/4200/4800型 | ||||||||
转门内直径 |
3600mm/4200mm/4800mm | ||||||||
主要尺寸 |
转门外直径 |
3814mm/4414mm/5014mm | |||||||
门洞有效宽度 |
1680mm/1980mm/2280mm | ||||||||
转门总高度 |
门扇高度H + 华盖高度h | ||||||||
华盖高度h |
300-600mm | ||||||||
主要材料 |
门体外包材料 |
法纹或镜面不锈钢(维卡工艺)、氟碳喷涂 | |||||||
门体内包材料 |
铝合金型材和碳钢型材 | ||||||||
平面玻璃 |
6mm钢化透明玻璃 | ||||||||
弧型玻璃 |
8mm热弯钢化玻璃 | ||||||||
最大通行人数 |
1080人/1800人/2520人×双向 | ||||||||
最大耐风速 |
自动旋转门工作状态 |
25M/S | |||||||
横移自动门工作状态 |
15M/S | ||||||||
驱动电机 |
AC220V 50Hz 0.25Kw | ||||||||
控制驱动装置 |
旋转方向 |
逆时针 | |||||||
旋转速度 |
| ||||||||
安全配置 |
| ||||||||
通行检知探头 |
BEA探头×4只 | ||||||||
横移自动门功能 |
自动门标准配置 | ||||||||
锁门装置 |
自动旋转门 |
保安锁 | |||||||
横移自动门 |
电子锁 | ||||||||
顶灯 |
冷光灯(35W×14只)
| ||||||||
备注 |
1、功能、控制可连接大厦集中控制系统 | ||||||||
2、旋转式展箱 |
旋转门功能 | |
1、 |
锁门:门处于全封闭状态。 |
2、 |
开门位置停:无人通行时,旋转翼停在开门位置。 |
3、 |
关门位置停:无人通行时,旋转翼停在关门位置。 |
4、 |
连续旋转:无人通行时低速旋转;有人通行时正常旋转。 |
5、 |
手动正转:用于清洁或检修。 |
6、 |
手动反转:用于清洁或检修。 |
选项 | |
型材表面处理:彩色氟碳喷涂(RAL) | |
● |
防雨罩,防尘罩 |
● |
非标准门冠 |
● |
非标准净高 |
● |
残疾人按钮 |
技术参数 | |
● |
电源:220V/AC ± 10% 50Hz |
● |
功率:旋转门电机 2× 370W/AC |
● |
平滑门电机:100W |
● |
照明:12V/AC 360W |
● |
速度调节范围:1-4 r.p.m |

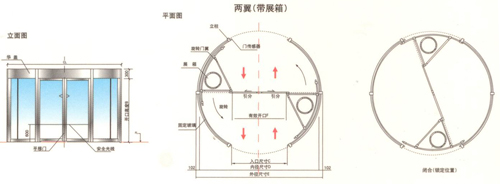

两翼(豪华型)规格尺寸 | ||||||||||||||||||||||||||
|
